Çip tasarımındaki her bir mikronik iyileşme, daha güçlü akıllı telefonlar ve yapay zeka sistemleri için hayati. İşte bu ilerlemeyi mümkün kılan, çift katlı otobüs büyüklüğünde, 150 tonluk alüminyum bir devin kalbinde yer alan EUV litografi makinesi.

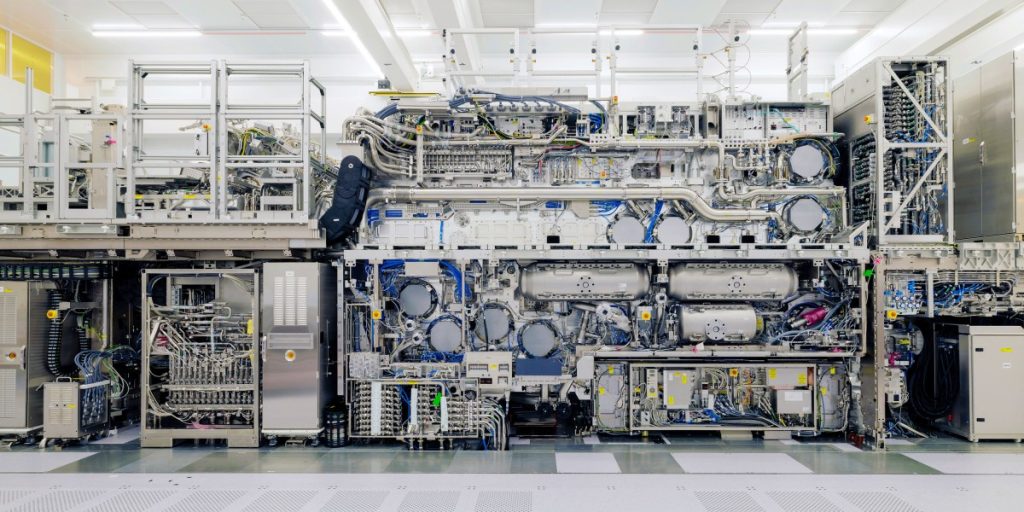

ASML’nin 66 yaşındaki teknoloji yöneticisi Jos Benschop, merdivenleri tırmanarak yeni nesil bir cihazın tepesine ulaşıyor. Binlerce kıvrımlı boru, renkli kablolar ve basınçlı tanklarla kaplı bu dev, bir V8 motorunu andıran bir görünüm sunuyor. 200 metreküpten fazla alanda atomik hassasiyetle konumlandırılmış aynalar barındıran bu mekatronik sistem, çip üreticilerinin silisyum levhalarına ışık tutarak devre elemanlarını işlemelerine olanak tanıyor.
Dokuz yıl önce ASML, devrim niteliğindeki bir litografi tekniği olan aşırı ultraviyole (EUV) ışığını ticari hale getirdi. Bu ışık, yıldız ışını gibi yüksek enerjili bir lazerle eriyen cıva damlacıklarından üretiliyor ve şişirilmiş bir vakum ortamında aynalar aracılığıyla odaklanıyor. İlk nesil makineler, 13 nanometre çözünürlük sunarken, yeni modelimiz sadece 8 nanometre – yani yaklaşık 40 silisyum atomu genişliğinde – bir detay işleyebiliyor.
Bu teknoloji, çip yoğunluğunu artırarak işlem gücünü ve enerji verimliliğini yükseltmek isteyen üreticiler için vazgeçilmez. Sonuçta, bir cihazın fiyatı 400 milyon dolar olsa da, çip firmaları bu maliyeti yeni nesil AI modelleri için gerekli yüksek hesaplama kapasitelerini sağlamak adına ödemeye hazır. ASML’nin CTO’su Marco Pieters, bu makinelerin AI gelişimini en az bir on yıl daha destekleyeceğini vurguluyor.
ASML, dünya çapında çip litografi pazarının %90’ını elinde tutuyor; bu durum, sektörün tek bir tedarikçi etrafında döndüğü anlamına geliyor. Bu tekeller, jeopolitik gerilimleri de beraberinde getiriyor. ABD, Çin’in gelişmiş AI teknolojileri elde etmesini engellemek amacıyla 2019’da Hollanda hükümetine yüksek performanslı makinelerin satışını yasaklatmıştı. Çiplerin “yeni petrol” olduğu bir dünyada, ASML uluslararası enerji akışına benzer bir stratejik öneme sahip.
Teknolojinin tekeli aynı zamanda tedarik zincirindeki kırılganlıkları da gözler önüne seriyor. Substrate gibi yeni girişimler, daha küçük, maliyet etkin ve hatta daha yetkin litografi çözümleri geliştirmeye çalışıyor. Çin de benzer bir yaklaşım sergileyerek milyarlarca doları bu alana yatırıyor. Ancak tarih, bir devin yerini almanın yalnızca ışığın doğru yönlendirilmesiyle mümkün olabileceğini gösteriyor.
Çip litografisinin temeli, bir retikül üzerindeki desenin ışıkla silisyum levhaya aktarılmasıdır. Kullanılan ışığın dalga boyu, üretilebilecek devre genişliğini belirler; dalga boyu ne kadar kısa olursa, elemanlar o kadar ince olur. Sayısal açıklığı artırmak için daha büyük lensler kullanılır; bu da ışığın daha keskin odaklanmasını sağlar. Işık dalga boyunun daha da küçülmesi gerektiğinde ise yeni bir ışık kaynağı geliştirmek zorunlu hale gelir ve bu, endüstrinin iki adımlı evrimini tetikler.
1990’ların ortalarına kadar görünür ışık, ardından derin UV (193 nm) kullanıldı; 2000’lerin başında ise EUV (yaklaşık 13,5 nm) seçildi. ASML, bu geçişi 16 yıl süren ve 10 milyar dolar bütçeli bir Ar-Ge çabasıyla gerçekleştirdi; sonuçta EUV ışığı hava ve cam gibi maddeler tarafından emildiği için tamamen vakum içinde çalışıyor. Bu mühendislik başarısı, çip sektörünün Moore Yasası’nı sürdürmesini sağladı ve AI devriminin temelini attı.
