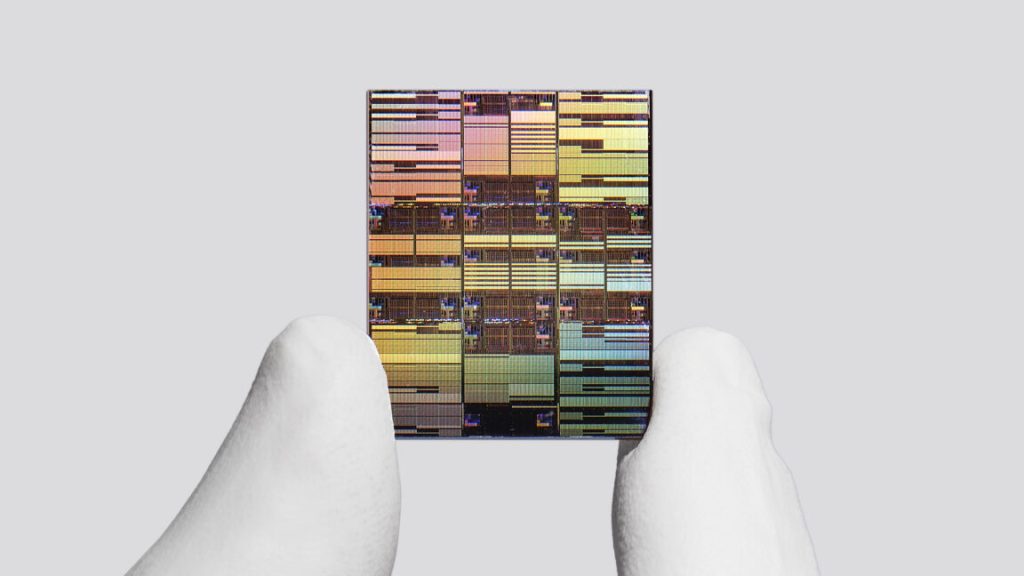

IBM, insan tırnağının büyüklüğündeki bir çip üzerinde neredeyse 100 milyar transistör yerleştiren yeni çip mimarisiyle, şirketin önceki jenerasyonuna kıyasla iki kat daha yüksek yoğunluk vaad etmektedir. Bu gelişme, AI veri merkezlerinde “dünyanın ilk 1 nanometreden küçük çip teknolojisi” adı verilen bir yaklaşım sayesinde, performans artışı ve enerji verimliliğinde dikkat çekici bir sıçrama sağlamaktadır; IBM Araştırma Direktörü Jay Gambetta, bu şirket hakkındaki açıklamasında bir adım atılması değil, anlamlı bir ilerleme olduğunu vurgulamıştır.
Gerçekte 1 nanometreden daha küçük transistörler fiziksel sınırlamalar nedeniyle üretilemez, bu yüzden IBM, “nanostack” adı verdiği mimarinin, teorik olarak 1 nanometreden küçük özelliklere sahip bir çipin beklenen performansını sunacağını iddia ediyor. Bu çip, 0,7 nanometre (7 Å) dalında tasarlanmış olup, bu ölçü sadece kavramsal bir referans sunar; geçmişte 180 nanometre gibi isim verilen süreçlerin fiziksel boyutlarıyla aynı olmadığını hatırlatmak önemlidir.
Şirketin ileri sürmesi, 3 nanometre ve 2 nanometre gibi modern süreçlerde bile adım adı ve gerçek boyut arasındaki farkların tamamen değiştiğini göstermektedir. 1 nanometre altı kavramı, bir çipin kuramsal sınırlarını zorlayarak yüksek enerji verimliliği ve işlem gücü seni bekleyen bir gelecek yönünü işaret ediyor. Böylece, IBM, AI araştırmalarında ve veri merkezi uygulamalarında devrim niteliğinde bir çözüm sunarak, gelişmiş çip teknolojisinin bu dönemdeki yenilikçi yönünü belirtiyor.
