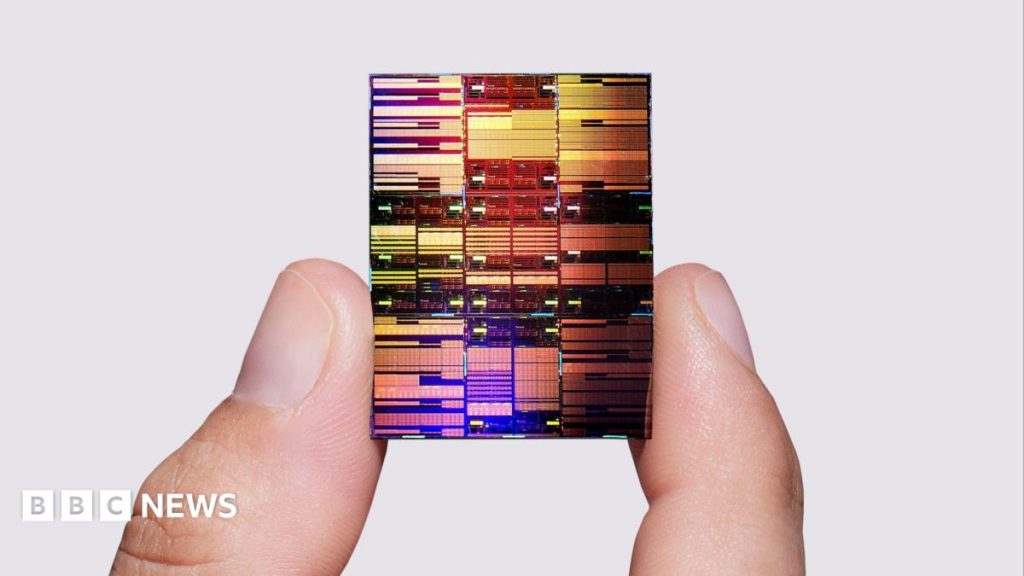

IBM, tırnak boyutundaki bir silikon çip üzerine 100 milyar transistör yerleştirilmesine olanak tanıyan yeni bir tasarım mimarisi tanıttı. Günümüzde sektör standardı olan 2 nanometre seviyesindeki üretim süreçlerini geride bırakan bu teknoloji, yaklaşık 0.7 nanometre eşdeğerine ulaşarak dünyada 1 nanometre sınırının altına inen ilk çip teknolojisi olma özelliğini taşıyor. Her ne kadar seri üretime geçiş için henüz birkaç yıla ihtiyaç duyulsa da, bu gelişme işlemci dünyasında yeni bir dönemin kapılarını aralıyor.
Yapılan performans testleri, yeni prototipin mevcut 2 nanometre çiplerden yüzde 50 daha yüksek performans sergilediğini ve enerji verimliliğinde yüzde 70’lik bir artış sağladığını gösteriyor. IBM Research direktörü Jay Gambetta tarafından NanoStack adı verilen bu mimari, yalnızca transistörleri küçültmekle kalmıyor, aynı zamanda çiplerin temel yapı taşlarını yeniden kurgulayarak işlem gücünü ve enerji tasarrufunu optimize ediyor.
Yatay Tasarımdan Dikey Mimarilere Geçiş
Akıllı telefonlardan oyun konsollarına, veri merkezlerinden üretken AI sistemlerine kadar tüm elektronik ekosistemin temelini oluşturan transistörler, işlem kapasitesini belirleyen ana unsurlar. On yıllardır Moore Yasası olarak bilinen ve transistör sayısının her iki yılda bir ikiye katlanması prensibiyle ilerleyen süreç, fiziksel sınırlara dayanmış durumda. Artık yüzeye daha fazla transistörü yatay olarak sığdırmak neredeyse imkansız hale geldiği için sektör, transistörlerin şeklini değiştirip onları daha yüksek tasarlayan 3D alternatiflere yönelmiş durumda.
IBM’in NanoStack yaklaşımı ise bu dikey yapıyı bir adım öteye taşıyarak transistör katmanlarını üst üste dizen bir yapı sunuyor. Bu yöntem, geleneksel müstakil evler yerine devasa bir gökdelen inşa etmeye benzetiliyor. Sektörün diğer devleri Samsung ve Intel’in 3D çalışmalarının 30-50 katlı binalara karşılık geldiği değerlendirilirken, IBM’in vizyonu 100 katlı bir gökdelen yükseltmek kadar iddialı bir mimariyi hedefliyor.
3D Çiplerin Önündeki Teknik Engeller
Dikey katmanlaşma stratejisi yüksek verimlilik sunsa da beraberinde ciddi mühendislik zorluklarını getiriyor. En büyük problem, işlem sırasında ortaya çıkan ısının yukarı doğru yükselmesi ve katmanlar arasında ısı yönetimi sorunlarının oluşmasıdır. Ayrıca, katmanlar arasındaki mesafe çok daraldığında, transistörlerin kapanması gereken anlarda açık kalması gibi sızıntı sorunları yaşanabiliyor ve bu durum çipin kararlılığını bozabiliyor.
IBM’in bu iddialı hamlesi, sadece donanım performansını artırmakla kalmayıp, veri merkezlerinin enerji maliyetlerini düşürme ve yapay zeka modellerinin eğitim süreçlerini hızlandırma potansiyeline sahip. Sektördeki bu yarış, Moore Yasası’nın fiziksel sınırlarını aşarak bilgi işlem kapasitesini yeni bir boyuta taşıyabilir ve geleceğin süper bilgisayarlarının temelini oluşturabilir.
